Cęgi prądowe Hantek CC-650 AC/DC do 650A złącze BNC

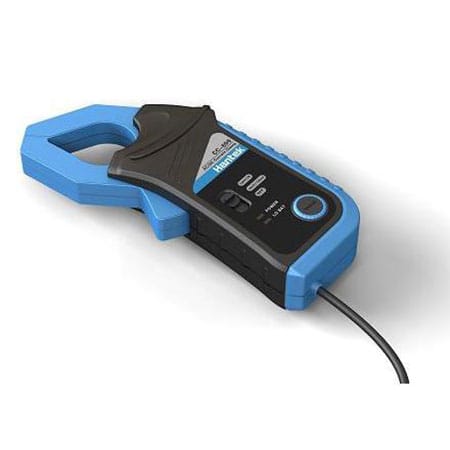

Hantek CC-650

Jest to przystawka cęgowa, czyli praktyczna i uniwersalna sonda prądowa AC/DC, przeznaczona do bezinwazyjnego pomiaru prądu o natężeniu do 650 A. Umożliwia pomiar bez konieczności przerywania badanego obwodu – wystarczy objąć przewód szczękami cęgów, aby szybko i bezpiecznie uzyskać sygnał pomiarowy. Uzyskany sygnał można analizować przebieg prądowy na oscyloskopie. Cęgi charakteryzują się pasmem do 400 Hz oraz czułością 1 mV/10 mA, dzięki czemu umożliwiają dokładną analizę sygnałów prądowych.

Sygnał pomiarowy jest przesyłany przewodem zakończonym standardowym wtykiem BNC, co pozwala na łatwe podłączenie do kompatybilnego oscyloskopu. Hantek CC-650 sprawdzi się zarówno w zastosowaniach serwisowych i warsztatowych, jak i podczas prac laboratoryjnych, diagnostyki oraz testowania układów elektrycznych.

Parametry techniczne

• Typ: cęgi prądowe AC/DC
• Maksymalny zakres pomiarowy: 650 A
• Efektywny zakres pomiarowy: 20 mA – 650 A DC
• Pasmo przenoszenia: do 400 Hz
• Zakres częstotliwości dla pomiaru AC: 50–400 Hz
• Czułość: 1 mV/100 mA oraz 1 mV/1 A
• Rodzaj pomiaru: prąd stały (DC) i przemienny (AC)
• Rezystancja obciążenia: typowo 10 kΩ

Przetwornik prądowy

Przetwornik wykorzystuje element wykonany z permalloyu oraz czujnik Halla, który liniowo przekształca mierzony prąd stały lub przemienny na odpowiadający mu sygnał napięciowy. Dzięki temu cęgi mogą współpracować zarówno z multimetrem, jak i oscyloskopem. Po podłączeniu przez złącze BNC możliwa jest obserwacja i analiza przebiegu prądu w czasie rzeczywistym.

Specyfikacja dokładności

Efektywny zakres pomiarowy

• 1 mV/100 mA: 100 mA–20 A, przy ustawieniu miernika na pomiar DC lub wartości skutecznej AC, zakres 200 mV
• 1 mV/1 A: 1–200 A, przy ustawieniu miernika na pomiar DC lub wartości skutecznej AC, zakres 200 mV
• 1 mV/1 A: 200–650 A, przy ustawieniu miernika na pomiar DC lub wartości skutecznej AC, zakres 2 V

Dokładność pomiaru

Dokładność całego układu pomiarowego zależy od dokładności cęgów prądowych oraz podłączonego oscyloskopu.

Prąd stały (DC):

• 100 mA–200 A, 1 mV/100 mA: ±(1,5% + 50 mA)
• 1–200 A, 1 mV/1 A: ±(2% + 0,5 A)
• 200–650 A: ±(4% + 2 A)

Prąd przemienny (AC), 50–400 Hz:

• 100 mA–100 A, 1 mV/100 mA: ±(3% + 0,5 A)
• 100–150 A, 1 mV/100 mA: ±(8% + 1 A)
• 1–500 A, 1 mV/1 A: ±(3% + 2 A)
• 500–600 A, 1 mV/1 A: ±(6% + 2 A)
• 600–650 A, 1 mV/1 A: ±(8% + 2 A)

Warunki pracy

• Temperatura pracy: 0°C – 50°C, wilgotność do 70% RH
• Temperatura przechowywania: -20°C – 70°C, wilgotność do 80% RH

Parametry fizyczne urządzenia

• Zasilanie: bateria 9 V DC
• Typ baterii: NEDA 1604 / 6F22 / 006P
• Żywotność baterii: około 100 godzin
• Wymiary: 195 × 70 × 33 mm (wys. × szer. × gł.)
• Masa: około 250 g
• Maksymalna średnica przewodu: 30 mm
• Wskaźnik niskiego poziomu baterii: czerwona dioda LED
• Wyjście: przewód zakończony złączem BNC
• Sposób pomiaru: pomiar wykonywany na bieżąco, bez konieczności przerywania obwodu
