Zestaw zaawansowany NVH w walizce – PQ429

Zestaw zaawansowany NVH w walizce – PQ429

Pico PQ429 NVH Advanced Kit to zaawansowany zestaw przeznaczony do diagnostyki hałasu i drgań (NVH – Noise, Vibration, Harshness) w pojazdach. Umożliwia analizowanie wibracji i dźwięków pochodzących z elementów mechanicznych oraz pomaga zlokalizować źródło problemów, których przyczynę trudno ustalić podczas standardowej diagnostyki. Zestaw wyposażony jest w cztery trójosiowe akcelerometry PicoBNC+ oraz cztery mikrofony NVH, dzięki czemu pozwala na wykonywanie pomiarów w różnych miejscach pojazdu i porównywanie zarejestrowanych sygnałów. Sprawdzi się między innymi podczas diagnozowania łożysk kół, zawieszenia, mocowań silnika i skrzyni biegów oraz elementów układu napędowego. Dzięki czterem akcelerometrom możliwe jest jednoczesne monitorowanie drgań we wszystkich czterech narożnikach pojazdu podczas jednej jazdy próbnej. Pozwala to szybciej określić lokalizację usterki, bez konieczności wielokrotnego przekładania czujników i powtarzania testów. Wszystkie elementy znajdują się w walizce transportowej, która ułatwia przechowywanie i zabezpiecza akcesoria podczas transportu.
System współpracuje z kompatybilnymi oscyloskopami PicoScope Automotive wyposażonymi w złącza PicoBNC+.

Diagnostyka hałasu i drgań NVH

Diagnostyka NVH pozwala określić źródło niepożądanych dźwięków i wibracji poprzez analizę ich częstotliwości. Zamiast wymieniać kolejne części na podstawie przypuszczeń, mechanik może przeprowadzić pomiary i powiązać zarejestrowane sygnały z pracą poszczególnych podzespołów pojazdu. Dzięki zastosowaniu czterech akcelerometrów możliwe jest jednoczesne analizowanie drgań w dwunastu osiach (4 × XYZ). Pozwala to porównać pracę czterech elementów, na przykład wszystkich łożysk kół, poszczególnych punktów zawieszenia lub różnych części układu napędowego. Pomiary można wykonywać zarówno podczas jazdy próbnej, jak i podczas testów statycznych, na przykład przy podwyższonych obrotach silnika.
Proces diagnostyczny obejmuje:

1. Pomiar – akcelerometry i mikrofony rejestrują drgania oraz dźwięki występujące w pojeździe.
2. Identyfikację – oprogramowanie analizuje częstotliwości sygnałów i pomaga powiązać je z pracą określonych elementów, takich jak koła, silnik, łożyska czy wał napędowy.
3. Porównanie i potwierdzenie – jednoczesne pomiary w czterech punktach pozwalają określić, w którym miejscu występują silniejsze drgania, i zweryfikować podejrzewane źródło problemu.
4. Weryfikację naprawy – ponowny pomiar w tych samych warunkach pozwala ocenić, czy przyczyna hałasu lub drgań została usunięta.

Technologia PicoBNC+

Zestaw wykorzystuje technologię PicoBNC+, która ułatwia podłączanie czujników i przygotowanie pomiarów.
Najważniejsze zalety systemu:

• Automatyczne rozpoznawanie czujników – oprogramowanie identyfikuje podłączoną sondę i automatycznie dobiera odpowiednie ustawienia pomiarowe.
• Trójosiowy pomiar drgań – każdy akcelerometr rejestruje drgania w trzech osiach (X, Y i Z), wykorzystując jeden kanał oscyloskopu PicoScope.
• Jednoczesna analiza czterech punktów – cztery akcelerometry umożliwiają porównywanie drgań w różnych miejscach pojazdu podczas jednego testu.
• Pomiar w 12 osiach – możliwość jednoczesnego monitorowania drgań w czterech punktach po podłączeniu akcelerometrów do czterokanałowego oscyloskopu.
• Bezpośrednie podłączenie PicoBNC+ – czujniki można podłączyć do kompatybilnego oscyloskopu bez dodatkowych modułów pośredniczących.
• Brak konieczności stosowania baterii – sondy NVH PicoBNC+ są zasilane bezpośrednio przez oscyloskop.
• Brak dodatkowej aktywacji – zestaw nie wymaga wprowadzania kodów aktywacyjnych ani dodatkowej rejestracji.

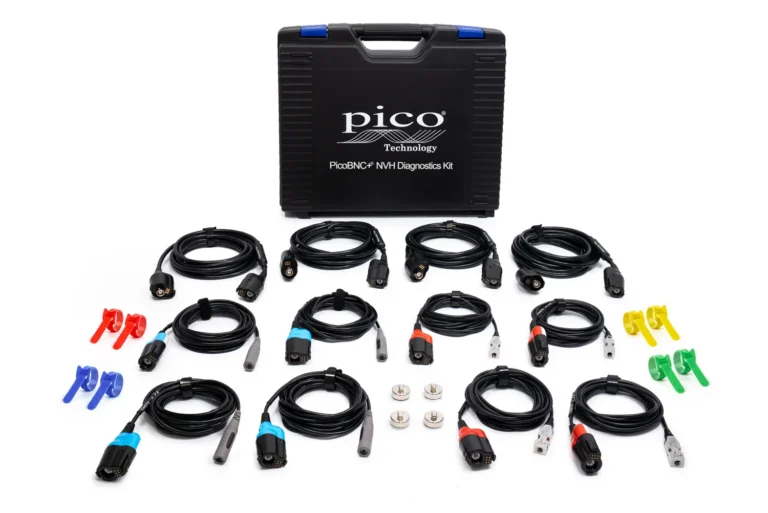

Zawartość zestawu

Zestaw Pico PQ429 zawiera:

• TA573 – Akcelerometr NVH PicoBNC+ – 4 szt.
• TA572 – Mikrofon NVH PicoBNC+ – 4 szt.
• TA574 – Przewód przedłużający PicoBNC+ – 4 szt.
• TA096 – Magnes montażowy do akcelerometru – 4 szt.
• MI588 – Kolorowe opaski Velcro do przewodów – zestaw 8 szt.
• DO399 – Skrócona instrukcja obsługi sond NVH PicoBNC+ – 1 szt.
• DO400 – Instrukcja bezpieczeństwa PicoBNC+ NVH – 1 szt.
• PA298 – Walizka transportowa PicoBNC+ NVH Diagnostics – 1 szt.
• PA144 – Opakowanie kartonowe do walizki – 1 szt.

Najważniejsze informacje

• Producent: Pico Technology
• Model: PQ429
• Rodzaj produktu: zaawansowany zestaw do diagnostyki NVH
• Liczba akcelerometrów: 4
• Liczba mikrofonów: 4
• Pomiar drgań: trójosiowy (X, Y, Z)
• Liczba jednoczesnych punktów pomiaru drgań: 4
• Łączna liczba osi pomiaru drgań: 12
• Technologia połączenia: PicoBNC+
• Opakowanie: walizka transportowa
• Kompatybilność: oscyloskopy PicoScope Automotive obsługujące PicoBNC+
• Numer katalogowy: PQ429

Zestaw Pico PQ429 jest przeznaczony do współpracy z kompatybilnym oscyloskopem PicoScope Automotive obsługującym złącza PicoBNC+. Do jednoczesnego pomiaru drgań w czterech punktach wymagany jest oscyloskop z co najmniej czterema odpowiednimi kanałami. Oscyloskop PicoScope nie jest częścią zestawu.
